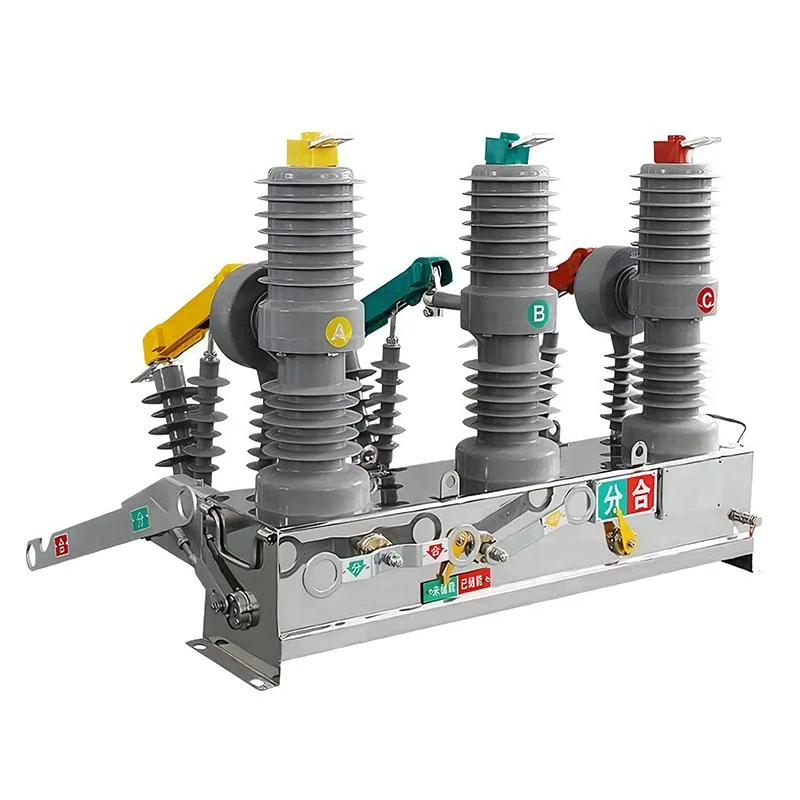

Interruttore automatico sotto vuoto da 11 KV

In Youbian, la nostra progettazione è incentrata sullo standard nominale di 12 kV dell'interruttore automatico in vuoto da 11 kV, che copre e ottimizza in modo completo i requisiti prestazionali della rete elettrica da 11 kV. A differenza delle vecchie tecnologie, questi interruttori automatici si affidano a un ambiente ad alto vuoto per estinguere gli archi, stabilizzando così la rete elettrica e garantendo la sicurezza del personale.

Comprendere la tecnologia principale del vuoto

Il "vuoto" nell'interruttore sottovuoto da 11 Kv si riferisce all'ambiente all'interno della camera di estinzione dell'arco a vuoto (solitamente denominata bottiglia a vuoto). Questo è il nocciolo del sistema. Grazie alla sua rigidità dielettrica (capacità di isolamento) superiore rispetto all'aria o all'olio, il vuoto può raggiungere spazi di contatto più piccoli e resistere a tensioni elevate.

Quando il nostro interruttore automatico in vuoto da 11 Kv è in funzione, la separazione dei contatti avviene all'interno della camera a vuoto permanentemente sigillata. A causa dell'assenza di molecole di gas, non c'è quasi nulla per mantenere l'arco, ottenendo così un rapido isolamento del guasto.

Il ruolo della camera di estinzione dell'arco sotto vuoto nell'estinzione dell'arco

Il processo di estinzione dell'arco delle nostre apparecchiature è preciso e istantaneo. Ecco il nostro progetto per implementare il suo principio di funzionamento:

1. Separazione dei contatti: quando viene rilevato un guasto, i contatti si separano.

2. Arco di vapori metallici: a causa dei vapori metallici nel materiale di contatto si formerà brevemente un arco.

3. Diffusione rapida: a causa dell'ambiente sottovuoto, il vapore metallico si espanderà e si diffonderà a una velocità estremamente elevata.

4. Interruttore automatico con passaggio per lo zero: quando la corrente attraversa lo zero per la prima volta, l'arco si spegne a causa del tasso di recupero della rigidità dielettrica più rapido rispetto alla velocità con cui la tensione aumenta e riaccende l'arco.

La differenza tra gli interruttori automatici in vuoto e gli interruttori automatici tradizionali per olio/gas

Sosteniamo il passaggio alla tecnologia del vuoto perché elimina le responsabilità ambientali e di manutenzione associate ai vecchi interruttori automatici per petrolio o gas. Di seguito vengono confrontati i motivi per cui gli interruttori automatici ecologici rappresentano la scelta migliore per le infrastrutture moderne.

Interruttore automatico sottovuoto (VCB) Interruttore automatico olio/aria

Capacità di estinzione dell'arco: olio a medio/alto vuoto (sigillato) o aria compressa

Manutenzione: Molto rara (tenuta a vita) elevata (sostituzione olio, pulizia contatti)

Rischio di incendio: Nessuno (senza olio e senza SF6) Alto (olio infiammabile)

Durata: lunga (20-30 anni) breve (invecchiamento con l'uso)

Dimensioni: Compatto modulare/ingombrante

Impatto ambientale: protezione ambientale/rischio di perdite di petrolio o emissioni di SF6

Adottando la tecnologia del vuoto, il nostro interruttore automatico in vuoto da 11 Kv non solo è più sicuro, ma riduce anche significativamente i costi operativi durante l'intero ciclo di vita dell'apparecchiatura.

Parametri di tensione e corrente nominali

Sebbene questi dispositivi siano utilizzati nella rete di alimentazione da 11 kV, la tensione nominale dell'interruttore automatico in vuoto da 11 kV è di 12 kV per garantire il margine di sicurezza necessario. La corrente continua nominale determina la capacità di carico che un interruttore automatico può sopportare durante il normale funzionamento. Offriamo configurazioni flessibili per soddisfare requisiti di carico specifici:

Corrente nominale 630A: adatto per alimentatori di distribuzione standard e piccoli carichi industriali.

Da 1250 A a 1600 A: progettati specificatamente per le principali linee di ingresso e macchinari industriali pesanti.

Personalizzazione: valori nominali più elevati possono essere forniti in base a configurazioni specifiche del quadro.

Potere di interruzione e conformità al cortocircuito

La disconnessione sicura dei guasti è la funzione più critica di qualsiasi interruttore automatico in vuoto. Il nostro interruttore automatico in vuoto da 11 Kv ha una capacità di interruzione in cortocircuito da 20 kA a 31,5 kA, garantendo la capacità di eliminare istantaneamente grandi correnti di guasto senza danneggiare le apparecchiature a valle.

Rispettiamo rigorosamente gli standard di produzione globali. Ogni unità è dotata di un interruttore sottovuoto (VCB) conforme allo standard IEC 62271-100, garantendo coerenza nelle prestazioni tra i subacquei.
