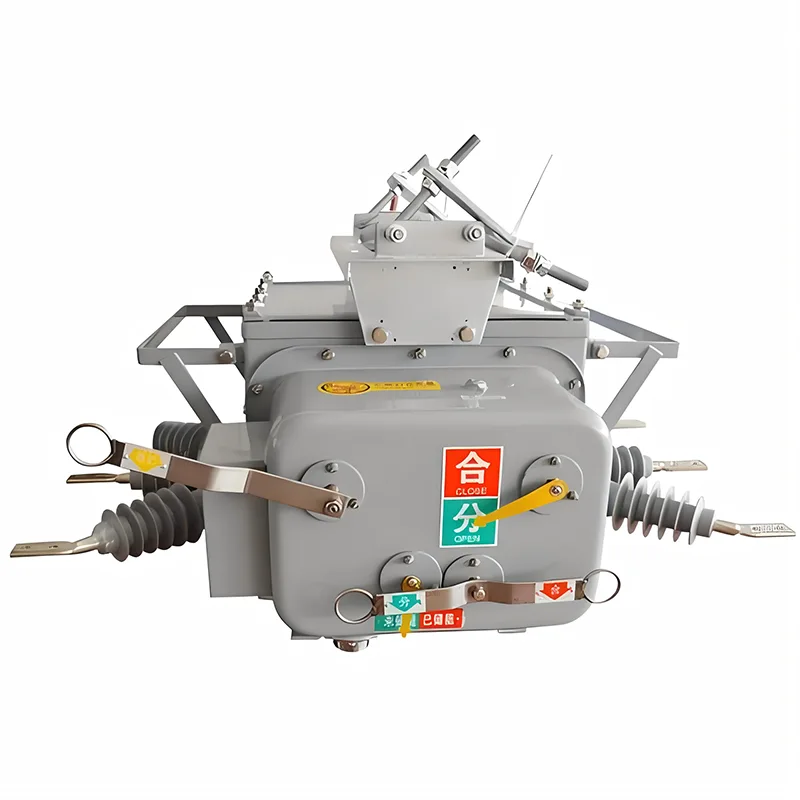

Interruttore automatico sottovuoto da 33 kv

L'interruttore sottovuoto da 33 kV è il prodotto di altissima qualità prodotto da Youbian e può accettare personalizzazioni. Essendo uno dei principali fornitori e produttori in Cina, siamo qualificati per affermare con sicurezza che la qualità dei nostri prodotti è molto buona e che tutto è a norma! In attesa del vostro arrivo e della vostra richiesta!

Specifiche del controllo elettrico

Tensione di controllo: 220 V CC, autoalimentato interno, utilizzando condensatori da 250 V, 22000 μ F. L'utente finale deve solo predisporre il contatto principale del relè per la chiusura e l'apertura.

Tensione ausiliaria: 110 V/220 V CC, 110 V/220 V CA opzionale, i clienti possono specificarlo prima di effettuare un ordine.

Tempo di disconnessione: ≤ 8 ms (per ogni interruttore sono allegate le registrazioni dei test di fabbrica)

Tempo di chiusura: ≤ 11 ms (per ogni interruttore sono allegate le registrazioni dei test di fabbrica)

Tempo di impulso di controllo consigliato: 0,1 s

Metodo di cablaggio del vacuostato

Assicurarsi che l'utente finale colleghi la scatola di giunzione al vacuostato BRZW32 secondo lo schema seguente. La scatola di giunzione è un controller autoalimentato.

Prima di utilizzare l'interruttore su linee ad alta tensione, assicurarsi che ciascun connettore del cavo sia collegato correttamente.

Premere i pulsanti di commutazione (A, B, C) per ciascuna fase e verificare se la connessione è buona. Lo stato di funzionamento normale è che il controllo elettrico di ciascuna fase sia abbinato al corrispondente interruttore di fase corretto. Scatola di giunzione autoalimentata (controller interruttore)

L'importanza dei sistemi elettrici a media tensione

Nelle moderne reti elettriche, un interruttore automatico in vuoto da 33 kV è il meccanismo di protezione principale per le infrastrutture e il personale. È fondamentale per mantenere la stabilità della rete gestendo la corrente di carico ed eliminando immediatamente i guasti di cortocircuito fino a 31,5 kA.

Proteggi apparecchiature costose come trasformatori, banchi di condensatori e linee di trasmissione dalle sovratensioni.

Può garantire tempi di inattività più brevi per impianti industriali, sottostazioni e impianti di energia rinnovabile (eolica/solare).

Funzionamento rispettoso dell'ambiente: a differenza degli interruttori automatici in SF6, la nostra tecnologia in vuoto degli interruttori automatici in vuoto da 33 kV non produce emissioni di gas serra ed è in linea con gli obiettivi di sostenibilità ambientale globale.

Conforme agli standard internazionali IEC e ANSI

Nell'ingegneria dell'alta tensione, l'affidabilità e la sicurezza non possono essere compromesse. Youbian produce rigorosamente interruttori automatici in vuoto da 233 kV in conformità con i principali standard internazionali e nazionali per garantirne la compatibilità e la sicurezza globale.

Principali standard di conformità

IEC 62271-100: Apparecchiature di manovra e controllo ad alta tensione.

GB 1984: norma nazionale per interruttori automatici CA ad alta tensione.

Certificazione ISO: i nostri impianti di produzione hanno superato le certificazioni ISO9001 (sistema di gestione della qualità), ISO14001 (sistema di gestione ambientale) e ISO45001 (sistema di gestione della salute e sicurezza sul lavoro).

Queste certificazioni garantiscono che ogni dispositivo abbia prestazioni dielettriche costanti, durata meccanica (livello M2) e funzionamento sicuro secondo i parametri nominali.
