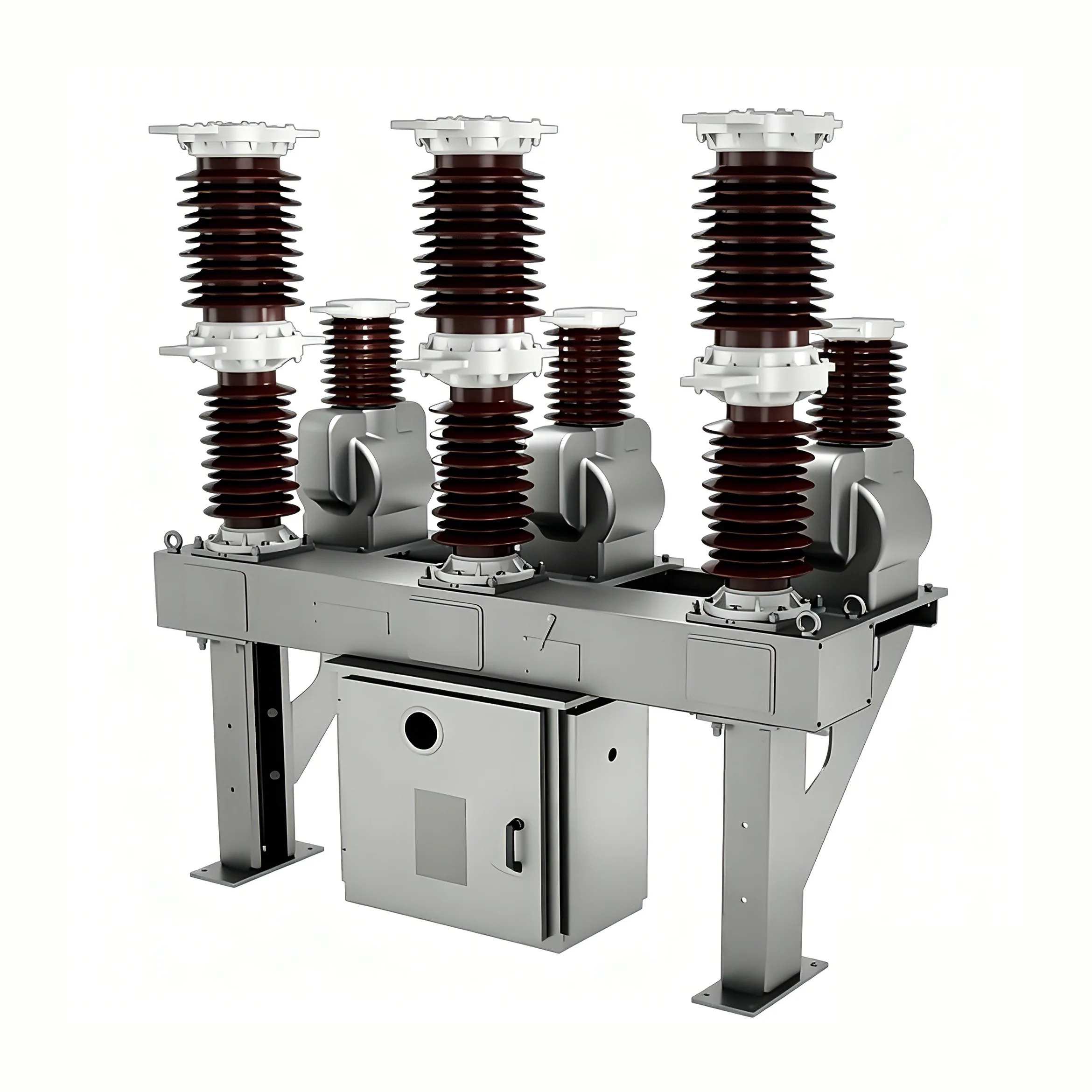

Richiudiinterruttore da 40,5 kv

L'interruttore da 40,5 kv (di seguito denominato "interruttore") è una nuova generazione di interruttori automatici sottovuoto per esterni sviluppati da Youbian introducendo una tecnologia straniera avanzata e combinandola con le caratteristiche dell'industria energetica cinese. Utilizzato principalmente per sistemi di distribuzione esterna da 10-35 kV nelle reti elettriche urbane e rurali. Combinato con l'applicazione di corrente di carico, corrente di sovraccarico e corrente di cortocircuito, può essere utilizzato anche in altre situazioni simili.

ambiente di lavoro

Temperatura ambientale: da -40 ℃ a 85 ℃

Differenza di temperatura giornaliera: 25 ℃

Altitudine: ≤ 2000 m

Velocità del vento non superiore a 35 m/s

Nessuna vibrazione di intensità normale

Nessun gas o mezzo fortemente corrosivo (come acidi, alcali, fanghi, ecc.)

Livello di inquinamento: IV

Temperatura di ricarica: da -40 ℃ a 85 ℃

Caratteristiche

Il richiuditore con interruttore da 40,5 kv è un prodotto dal design avanzato conforme agli standard ANSI/IEC, dotato di un attuatore magnetico, dispositivo on/off (l'ACR di tipo RCWE non dispone di dispositivo di chiusura manuale), 3 sensori di corrente, fino a 3 sensori di tensione e altre funzioni come curva di protezione (programmabile), logica di coordinamento (programmabile), protocollo di comunicazione programmabile, software per PC, strumento di controllo APP, ecc. e utilizza il controller RWK352.

Il dispositivo di riattivazione dell'interruttore da 40,5 kv è un dispositivo di riattivazione con isolamento solido rivestito in gomma siliconica e non utilizza la tenuta al gas SF6. Questo richiusore ha un'elevata distanza di dispersione e un livello di isolamento più elevato, adatto per sistemi fino a 42 kV, BIL200 kV.

Il dispositivo di riattivazione dell'interruttore da 40,5 kV è progettato per CA trifase 50/60 Hz, con una tensione nominale di 40,5 kV ed è adatto per quadri ad alta tensione esterni. Utilizzato principalmente nelle reti elettriche urbane e rurali, nelle sottostazioni e nei sistemi di distribuzione delle imprese industriali e minerarie, per interrompere la corrente di carico, la corrente di sovraccarico e la corrente di cortocircuito. Grazie alle speciali prestazioni degli interruttori automatici in vuoto, sono particolarmente adatti per applicazioni che richiedono un funzionamento frequente e modifiche senza olio.

Questo modello di interruttore adotta una struttura a poli trifase separati per garantire che i guasti monofase non causino cortocircuiti trifase. La camera di estinzione dell'arco a vuoto è situata all'interno dei manicotti isolanti di ciascuna fase, eliminando il rischio di guasti da cortocircuito causati dalla condensa. L'isolamento esterno dell'interruttore da 40,5 kv è realizzato in resina epossidica esterna importata o materiale in gomma siliconica, che ha eccellenti prestazioni di idrofobicità e antivegetativa, rendendolo adatto per ambienti esterni con elevati requisiti di resistenza agli agenti atmosferici e condizioni operative difficili. L'interruttore ha una struttura complessiva compatta, occupa una piccola area, è leggero ed è facile da installare. L'interno della scatola è riempito con olio per trasformatori, ma non contiene gas esafluoruro di zolfo, soddisfacendo i requisiti di trasformazione senza olio e di protezione ambientale.

Standard di prodotto

Questo interruttore automatico è conforme ai seguenti standard: GB1984: Interruttori automatici ad alta tensione; GB/T11022: Requisiti tecnici generali per quadri ad alta tensione e apparecchiature di controllo; JB3855: 3,6 ~ 40,5 kV Interruttore automatico in vuoto ad alta tensione CA per esterni DL/T403: 12 ~ 40. Specifiche tecniche per l'ordinazione di interruttori automatici in vuoto ad alta tensione CA da 5 kV IEC56: Interruttori automatici ad alta tensione CA
