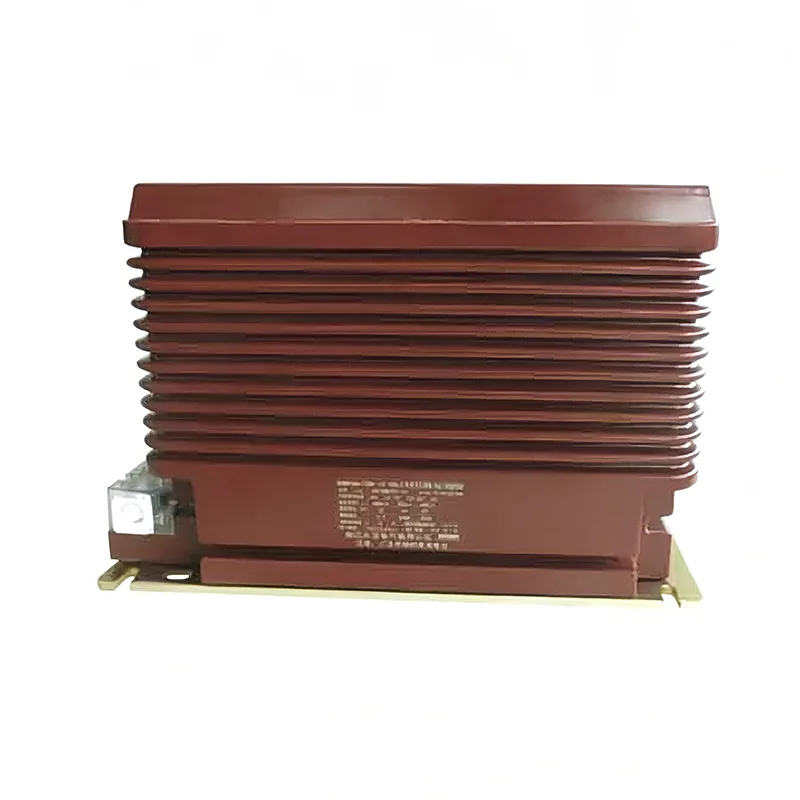

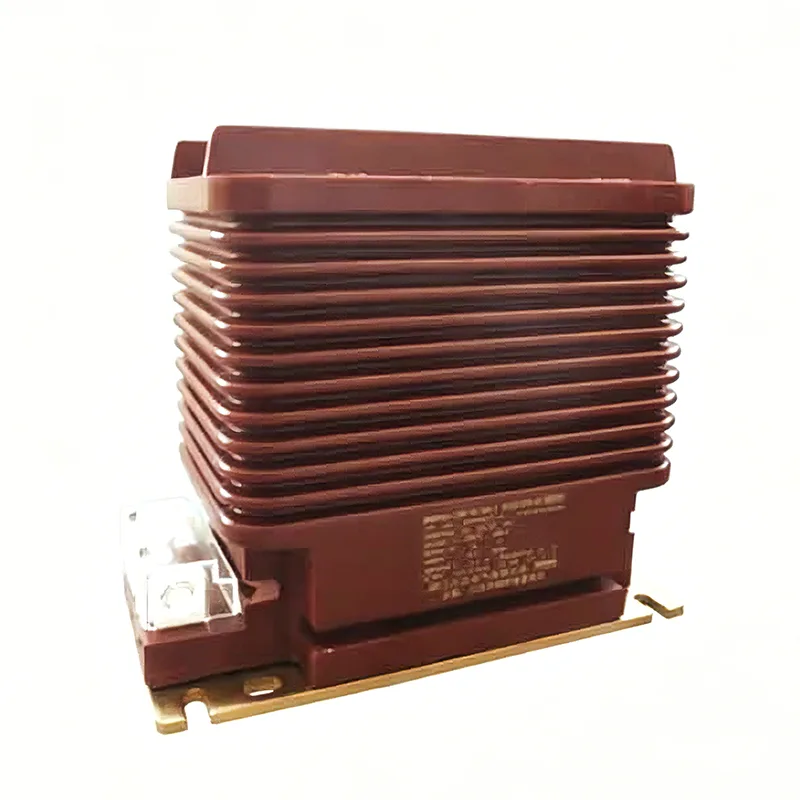

Trasformatore di corrente da 22 kV

Youbian è un rinomato produttore e fornitore cinese con anni di esperienza professionale nella produzione di trasformatori di corrente da 2 kV. Ci auguriamo di poter stabilire un rapporto d'affari con voi.

Vantaggi fondamentali

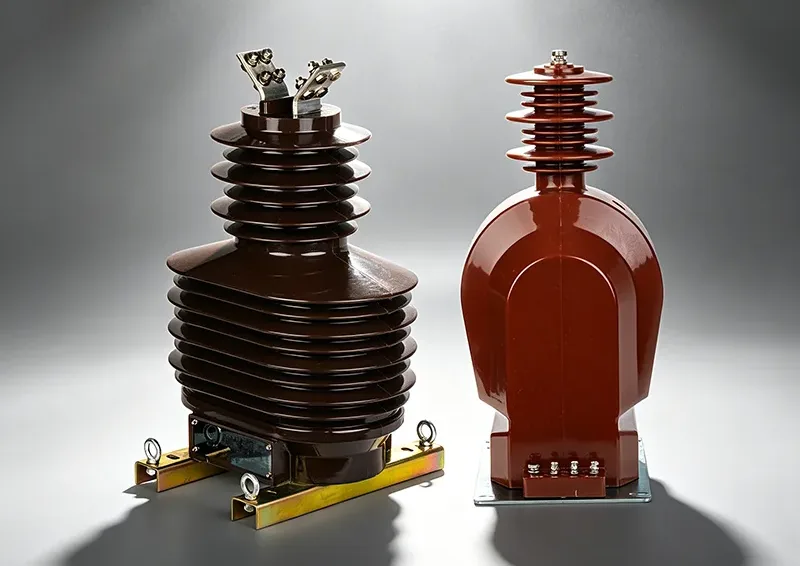

Il trasformatore di corrente da 2 kV è realizzato in resina epossidica di alta qualità fusa sotto vuoto, senza spazi d'aria nello stampo complessivo. Ha una distanza di dispersione sufficiente e può sopportare la tensione nominale e la tensione di tenuta alla frequenza industriale di breve durata del sistema da 22 kV, prevenendo efficacemente i rischi di dispersione e di flashover e garantendo il funzionamento sicuro dell'apparecchiatura.

L'avvolgimento di misurazione del livello 0,2S/0,5 opzionale e l'avvolgimento di protezione del livello 5P/10P soddisfano i doppi requisiti di regolamento del commercio di energia e protezione da sovracorrente e cortocircuito della linea, con precisione di errore in conformità con gli standard internazionali GB/IEC.

Il design della camera priva di olio e senz'aria elimina i pericoli nascosti legati alle perdite di olio e gas. Il guscio è realizzato con materiali ignifughi e antinvecchiamento, che possono adattarsi a un'ampia temperatura ambiente di -30 ℃~+70 ℃, resistente all'umidità, alla polvere, a prova di esplosione e ha costi di manutenzione estremamente bassi.

Struttura quadrata integrata, con fori di installazione standard riservati sulla base, adatta per tipi di armadi di media tensione mainstream da 22 kV, facile da installare, non richiede manutenzione aggiuntiva, riducendo significativamente i costi di costruzione e funzionamento in loco.

Il trasformatore di corrente da 2 kV adotta un nucleo in lamiera di acciaio al silicio di alta qualità e una struttura di avvolgimento ad alta resistenza, in grado di resistere all'impatto della corrente di cortocircuito del sistema, evitare danni al trasformatore in caso di guasti e migliorare l'affidabilità complessiva del sistema di alimentazione.

Parametri tecnici (possono essere personalizzati in base alle esigenze del cliente)

Descrizione dei parametri del progetto

Tensione nominale 22kV

Livello di isolamento nominale 24kV/65kV/125kV

Corrente primaria nominale 50~3000A (personalizzabile)

Corrente secondaria nominale 5A/1A

Precisione del livello di misurazione livello 0,2/0,5/0,2S

Precisione del livello di protezione 5P10/10P15, ecc

Frequenza nominale 50Hz/60Hz

Colata media di resina epossidica isolante

Metodo di installazione: installazione in armadio interno

Temperatura ambientale -30 ℃~+70 ℃

Scenari applicativi

Quadro interno di media tensione da 22 kV, unità principale ad anello e sottostazione di tipo box

Misurazione della corrente e protezione relè in centrali elettriche e sottostazioni

Sistema di distribuzione industriale, sala di distribuzione complessa commerciale

Attrezzature di supporto per stazioni di booster di energia rinnovabile (fotovoltaica/eolica).

Garanzia di qualità e servizio

Il trasformatore di corrente da 2 kV segue rigorosamente gli standard nazionali e internazionali come GB 1208 e IEC 61869 e supporta test di terze parti e progettazione di parametri personalizzati.

Siamo in grado di fornire soluzioni personalizzate in base alle dimensioni dell'armadio, al rapporto di corrente, al livello di precisione e al metodo di installazione del cliente per soddisfare i diversi requisiti della scena.

Youbian fornisce informazioni tecniche sul prodotto, guida all'installazione e servizi di garanzia a lungo termine per rispondere rapidamente alle domande tecniche dei clienti e ai problemi post-vendita.
