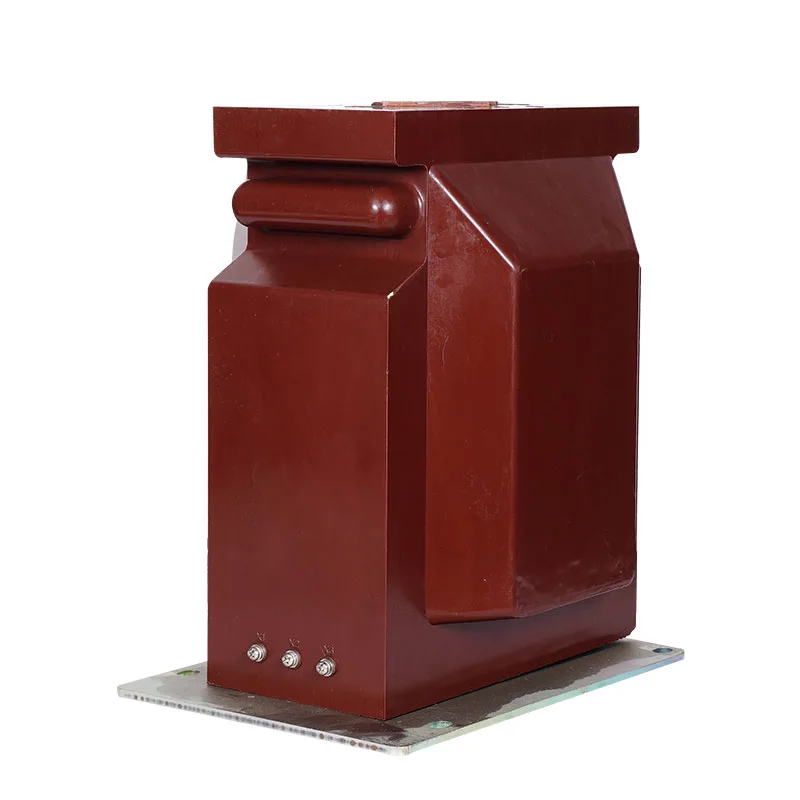

Trasformatore di corrente da 36 kV

Il durevole trasformatore di corrente da 36 kV prodotto da Youbian è un componente importante che ritengo svolga un ruolo cruciale nei moderni sistemi elettrici. Non solo misura la corrente, ma svolge anche compiti importanti come il monitoraggio dell'energia e la garanzia del regolare funzionamento dei relè di protezione nei sistemi CA monofase e trifase.

Caratteristiche del materiale

Grazie alle sue eccellenti proprietà magnetiche, questa lamiera di acciaio è ampiamente utilizzata come materiale centrale per trasformatori di corrente da 36 kV nel settore energetico. Le lamiere di acciaio al silicio laminate a freddo hanno le caratteristiche di elevata permeabilità magnetica e bassa perdita del nucleo, che le rendono eccellenti nella trasmissione di energia. Possono condurre efficacemente campi magnetici, convertire l'energia elettrica in energia magnetica e trasmetterla ad altri dispositivi elettrici.

La resina epossidica è un materiale ampiamente utilizzato con eccellenti proprietà dielettriche e resistenza meccanica. Particolarmente adatto come materiale di isolamento primario per trasformatori di corrente da 36 kV. Perché le proprietà dielettriche di questa resina epossidica si riferiscono alla sua capacità di resistere al flusso di corrente, che è fondamentale per garantire il funzionamento sicuro ed efficiente delle apparecchiature elettriche. Grazie alla sua elevata rigidità dielettrica, la resina epossidica può resistere ad alte tensioni senza guasti, rendendola la scelta ideale per l'isolamento dei trasformatori di corrente.

Le colate di resina epossidica vengono realizzate versando la resina epossidica negli stampi, fornendo un isolamento stabile per trasformatori di corrente da 36 kV. Il processo di fusione garantisce uno strato isolante uniforme e senza giunture, prevenendo efficacemente guasti e perdite elettriche. Inoltre, l'isolamento blocca i fattori ambientali quali umidità, polvere e sostanze chimiche, migliorando ulteriormente la protezione dei componenti interni. Questo metodo di produzione garantisce la qualità e l'affidabilità dei getti, rendendolo uno dei materiali isolanti comunemente utilizzati nel settore energetico.

I fili di rame vengono generalmente utilizzati per gli avvolgimenti dei trasformatori di corrente da 36 kV. Questi materiali hanno elevata conduttività e durata meccanica e possono trasmettere in modo efficiente segnali di corrente resistendo allo stress operativo.

Caratteristiche del prodotto

Trasformatore di corrente di media tensione per applicazioni interne, in grado di convertire proporzionalmente più correnti primarie

Converti in fase in corrente secondaria misurabile e standardizzata.

Questi trasformatori sono completamente resinati in poliuretano e una delle loro funzioni principali è quella di fungere da trasformatori di corrente e supporti per sbarre collettrici.

Questi TA sono adatti per scopi di misura e protezione.

I trasformatori di corrente a tensione ibrida possono essere utilizzati anche come trasformatori di corrente multipolari. Il numero massimo di nuclei dipende dal carico selezionato e dal livello di precisione.

Facoltativamente, il trasformatore di corrente può fornire una riconnessione primaria o secondaria.

Su un trasformatore di corrente primaria ricollegabile è possibile scegliere tra due correnti nominali primarie, a seconda della situazione specifica

Il metodo di connessione è parallelo o in serie. La corrente nominale primaria può essere raggiunta solo in un rapporto di 1:2.

Su un trasformatore di corrente da 36 kV che può essere ricollegato tramite una o più prese secondarie, la riconnessione si ottiene

La corrente nominale primaria può essere ottenuta in vari rapporti.
