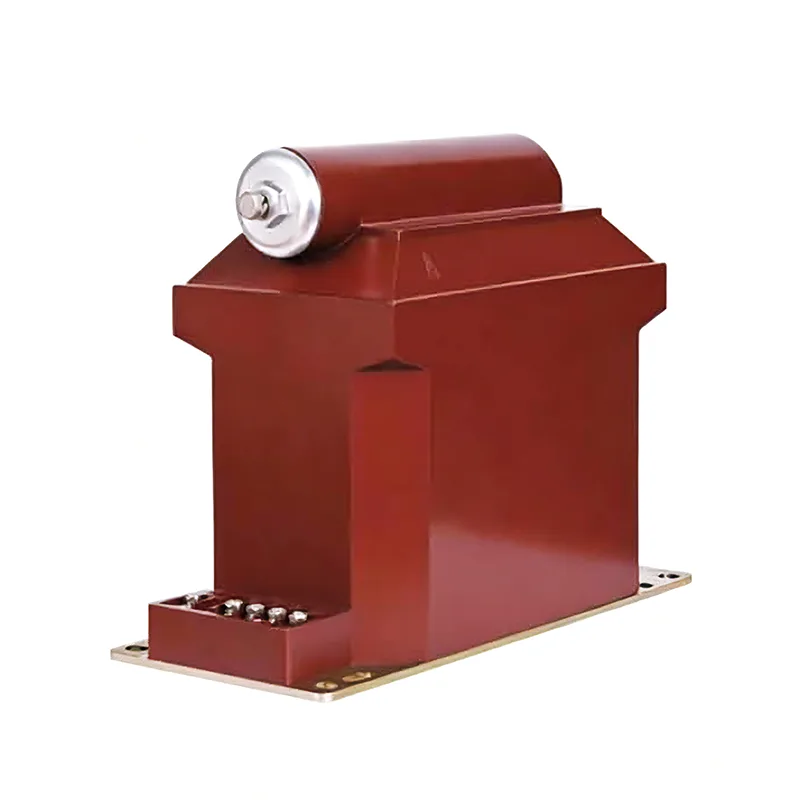

Trasformatore di tensione da 33 kV

Il durevole trasformatore di tensione da 33 kV Youbian utilizza speciali tecniche di avvolgimento e schermatura per le bobine primarie e secondarie per migliorare la distribuzione della tensione di tensione. Ogni bobina è accuratamente isolata con pellicola di poliestere per fornire un elevato dielettrico tra gli strati. Assemblare la struttura di avvolgimento completata e l'anima in ferro a doppio anello sul telaio di supporto.

Precauzioni

1. Prima di essere messo in servizio, il trasformatore di tensione da 1,33 kV deve essere sottoposto a prove e controlli secondo quanto specificato nelle normative. Ad esempio, misurazione della polarità, gruppo di connessione, scuotimento dell'isolamento, sequenza delle fasi nucleari, ecc.

2. Il cablaggio del trasformatore di tensione deve garantirne la correttezza. L'avvolgimento primario deve essere collegato in parallelo con il circuito testato e l'avvolgimento secondario deve essere collegato in parallelo con la bobina di tensione dello strumento di misura collegato, del dispositivo di protezione relè o del dispositivo automatico. Allo stesso tempo, è necessario prestare attenzione alla correttezza della polarità.

3. La capacità del carico collegato al lato secondario del trasformatore di tensione da 33 kV deve essere appropriata e il carico collegato al lato secondario del trasformatore di tensione non deve superare la sua capacità nominale, altrimenti aumenterà l'errore del trasformatore e renderà difficile ottenere la precisione della misurazione.

4. Non sono ammessi cortocircuiti sul lato secondario del trasformatore di tensione da 4,33 kV. A causa della piccola impedenza all'interno del trasformatore di tensione, se il circuito secondario viene cortocircuitato, si verificherà una corrente elevata che danneggerà l'apparecchiatura secondaria e metterà addirittura in pericolo la sicurezza personale. I trasformatori di tensione possono essere dotati di fusibili sul lato secondario per proteggersi dai danni causati da cortocircuiti sul lato secondario. Ove possibile, è necessario installare dei fusibili anche sul lato primario per proteggere la rete elettrica ad alta tensione da eventuali rischi per la sicurezza del sistema primario dovuti a guasti nell'avvolgimento ad alta tensione o nei cavi conduttori del trasformatore.

5. Per garantire la sicurezza delle persone in contatto con strumenti di misura e relè, l'avvolgimento secondario del trasformatore di tensione deve avere un punto di messa a terra. Perché dopo la messa a terra, quando l'isolamento tra l'avvolgimento primario e quello secondario è danneggiato, l'alta tensione può impedire che l'alta tensione metta in pericolo la sicurezza personale degli strumenti e dei relè.

6. Il lato secondario del trasformatore di tensione non deve essere cortocircuitato.

Per l'isolamento e la protezione, il componente viene automaticamente colato sotto pressione sotto vuoto nella resina epossidica cicloalifatica idrofobica (HCEP). Il materiale HCEP ha un'eccellente traiettoria dell'arco, resistenza all'ozono e ai raggi ultravioletti, pur mantenendo la resistenza fisica. Le proprietà superficiali idrofobiche dell'HCEP garantiscono prestazioni altamente affidabili in ambienti umidi, bagnati o inquinati.

Può essere utilizzato per linee di distribuzione da 35 KV, miniere di carbone, centrali elettriche, ferrovie e fabbriche.

Il trasformatore di tensione da 33 kV è rigorosamente conforme alla norma IEC60044-2; IEC 61869-1,3； ANSI/IEEE C57.13.

applicazione

Ferrovie; Miniere di carbone; Contatori di potenza; Centrali elettriche; Contatori di energia elettrica; Centrali elettriche; Quadri di media tensione; Compagnie petrolifere e del gas; Scatola di distribuzione dell'energia;

caratteristica

Peso: 50 kg;

Durata di servizio: 30 anni;

Materiale: resina epossidica (HCEP);

Tensione nominale fino a 36 kV;

Livello di precisione: 0,2 0,5 6P 3P;

33KV 35KV 36KV applicazione interna;

Progettazione del trasformatore di tensione unipolare;

Potenza termica limitata (VA): 300VA/600VA;

Struttura ragionevole, struttura robusta;

Rapporto di tensione nominale: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

Livello di isolamento base nominale (BIL) fino a 200 kV;

Eccellente resistenza al cortocircuito e al calore;
