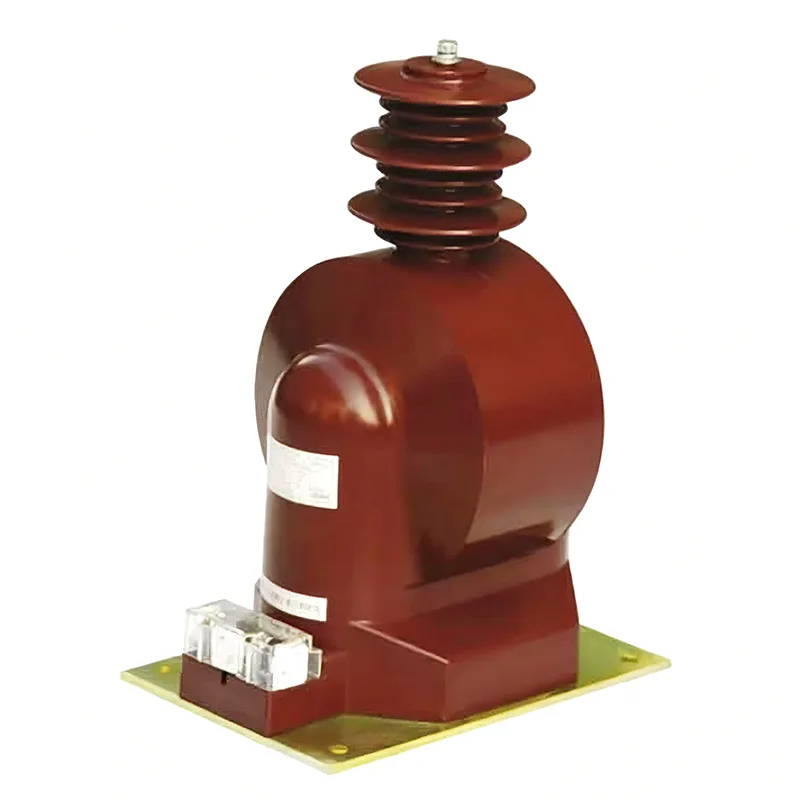

Trasformatore di tensione da 35 kV

In qualità di produttore di trasformatori di tensione da 35 kV di alta qualità, Youbian può scegliere di acquistare trasformatori di tensione dalla nostra fabbrica quando hai difficoltà nella scelta o sei indeciso. Siamo un produttore con molti anni di esperienza, attrezzature complete e un team pronto a risolvere tutti i problemi per voi.

Quali sono le caratteristiche strutturali dei trasformatori di tensione?

1) Trasformatore di tensione immerso in olio

I trasformatori di tensione immersi in olio sono suddivisi in tipi monostadio e serie monostadio. Il tipo a stadio singolo può essere utilizzato per livelli di tensione pari o inferiori a 220 kV, mentre il tipo in serie può essere utilizzato per tutti i livelli di tensione pari o superiori a 66 kV. Gli avvolgimenti primari e secondari di tipo monostadio sono avvolti su un comune nucleo di ferro, con isolamento non graduato, e la conversione dell'energia è ottenuta tramite accoppiamento magnetico. Il tipo a cascata è costituito da più avvolgimenti primari con lo stesso numero di spire assemblati sullo stesso nucleo di ferro con la metà del numero di avvolgimenti, disposti dall'alto verso il basso e collegati tra l'alta tensione e la terra.

2) Trasformatore di tensione isolato in gas SF6

Il trasformatore di tensione isolato in gas SF6 è costituito da un involucro, un manicotto isolante, un nucleo in ferro, avvolgimenti primari e secondari e accessori di installazione. L'avvolgimento primario adotta generalmente un avvolgimento stratificato a forma di pagoda ed è avvolto in modo graduale. L'avvolgimento secondario è un avvolgimento a strati, avvolto strettamente al nucleo di ferro, che solitamente è un nucleo di ferro laminato a doppia colonna monofase. I trasformatori di tensione isolati in gas SF6 possono essere abbinati a GIS o utilizzati come trasformatori di tensione isolati in gas SF6 indipendenti.

Quali sono i metodi di cablaggio per i trasformatori di tensione?

1) Il cablaggio monofase viene comunemente utilizzato nei sistemi con corrente di terra elevata per determinare se non è presente tensione o sincronizzazione nella linea. È possibile collegare entrambe le fasi, ma un altro criterio è utilizzare la fase corrispondente della tensione del bus.

2) Un trasformatore di tensione collegato tra due fasi di tensione viene utilizzato principalmente in piccoli sistemi di messa a terra di corrente per determinare se la linea è senza tensione o sincrona, poiché i piccoli sistemi di corrente di terra consentono la messa a terra monofase. Se viene utilizzato un solo trasformatore di tensione fase-terra, se il trasformatore di tensione si trova esattamente nella fase di terra e la tensione di terra misurata di quella fase è zero, è impossibile verificare se la linea non è sotto tensione. Se mal valutato, potrebbe causare una chiusura non sincrona

Nel cablaggio dei trasformatori di corrente è necessario tenere presente quanto segue

1) Il lato secondario del trasformatore di tensione da 35 kV non deve essere aperto durante l'uso. Quando si smontano strumenti o relè durante l'uso, il lato secondario deve essere preventivamente cortocircuitato. Durante l'installazione, il cablaggio deve essere affidabile e non è consentito installare fusibili sul lato secondario;

2) Il lato secondario deve avere un'estremità messa a terra. Prevenire danni all'isolamento sui lati primario e secondario ed evitare che l'alta tensione entri nel lato secondario, mettendo in pericolo la sicurezza personale e delle apparecchiature;

3) Prestare attenzione alla polarità durante il cablaggio. I terminali di polarità sui lati primario e secondario del trasformatore di corrente sono indicati da lettere.

4) Il lato primario è collegato in serie nel circuito e il relè del lato secondario o lo strumento di misura è collegato in serie.
