Perché il durevole trasformatore di corrente da 10 kV di Youbian è l'"occhio" del sistema di distribuzione? Perché nel sistema di distribuzione a 10 kV, i trasformatori di corrente sono l'attrezzatura fondamentale per garantire la sicurezza e la misurazione accurata della rete elettrica. Sono come gli "occhi" del sistema di alimentazione, convertono l'alta tensione e la grande corrente in bassa tensione e piccola corrente in proporzione, fornendo segnali stabili per la misurazione, la protezione e il monitoraggio.
Sei turbato dalla selezione difficile, dalla qualità instabile e dalla fornitura ritardata? Hai bisogno di un trasformatore di corrente compatibile con quadri da 10 kV e unità principali ad anello e che soddisfi sia i requisiti di misurazione che quelli di protezione? Dai un'occhiata al trasformatore di corrente da 10 kV di Youbian, soddisfa sicuramente le tue aspettative.
Il trasformatore di corrente (CT) da 10 kV è un'apparecchiatura di conversione di corrente ad alta tensione adatta per un livello di tensione di 10 kV, appartenente a un tipo di trasformatore elettromagnetico. La sua funzione principale è convertire correnti elevate sul lato alta tensione (come 100 A, 200 A, 600 A, ecc.) in correnti secondarie standard da 5 A o 1 A con un rapporto di trasformazione fisso, ottenendo l'isolamento elettrico tra sistemi ad alta tensione e circuiti di misurazione e protezione a bassa tensione, fornendo al contempo segnali di corrente accurati per la misurazione dell'energia, la protezione dei relè e il monitoraggio dell'alimentazione.

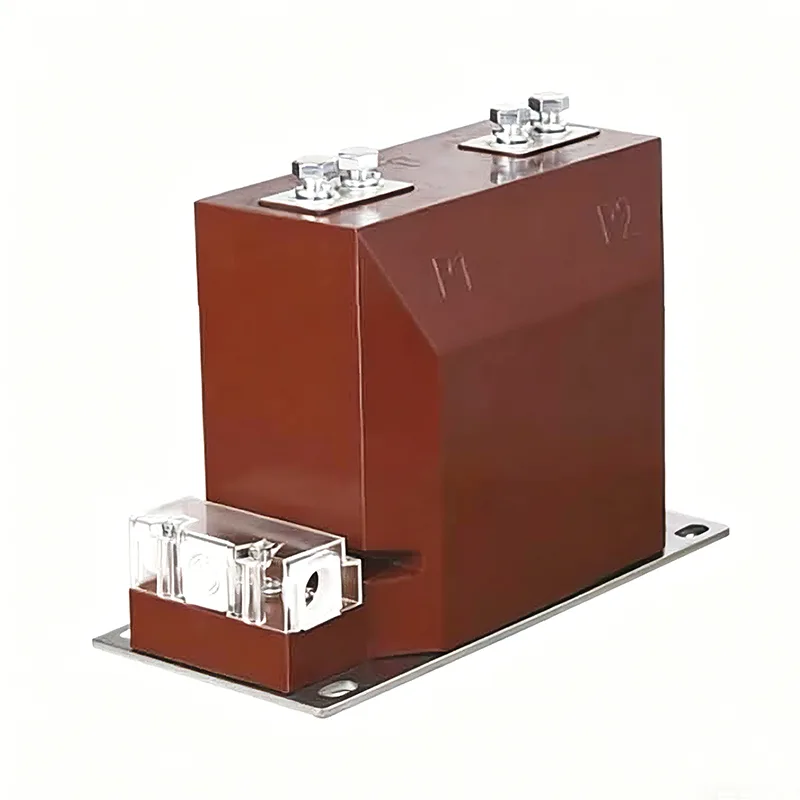

Questo trasformatore di corrente da 10 kV adotta una struttura isolante in fusione completamente chiusa in resina epossidica, con un guscio in resina epossidica marrone come corpo principale. I terminali P1/P2 dell'avvolgimento primario vengono fatti uscire con barre di rame, mentre l'avvolgimento secondario viene fatto uscire attraverso una scatola di giunzione trasparente. Il fondo è dotato di una piastra di montaggio in acciaio inossidabile, compatibile con le dimensioni di installazione dei quadri standard.
La struttura completamente colata è priva di olio, non ha spazi d'aria, è resistente all'umidità, antivegetativa e antideflagrante e può funzionare stabilmente in ambienti difficili che vanno da -40 ℃ a +40 ℃ senza necessità di manutenzione quotidiana;
Youbian supporta più livelli di precisione come 0,2S e 0,5 per la misurazione, 5P10 e 10P10 per la protezione, soddisfacendo le esigenze di misurazione e protezione di diversi scenari;
È possibile personalizzare vari rapporti come 5/5~3000/5A, adatti a varie specifiche di corrente dei sistemi di distribuzione da 10 kV;
Il nucleo di ferro è costituito da lamiere di acciaio al silicio di alta qualità e la disposizione dell'avvolgimento è ragionevole, riducendo efficacemente l'influenza del magnetismo residuo e garantendo la precisione della misurazione in caso di impatto di corrente elevata;
Design strutturale integrato, dimensioni compatte, installato direttamente nel quadro da 10 kV, nell'unità principale ad anello e nella sottostazione a scatola, per risparmiare spazio nell'armadio.
Dalla selezione dei materiali con anima in ferro, dall'avvolgimento alla fusione in resina epossidica, ogni processo dei trasformatori di corrente di protezione da 10 kV segue rigorosamente lo standard nazionale GB 1208-2006 "Trasformatori di corrente". Prima di lasciare la fabbrica, vengono eseguiti il 100% dell'errore del rapporto di trasformazione, dell'errore dell'angolo, della tensione di tenuta dell'isolamento, dell'aumento della temperatura e altri test completi per impedire che prodotti non qualificati lascino la fabbrica;
Per condizioni di lavoro speciali come alta quota, alta umidità e corrente elevata, è possibile personalizzare livelli di isolamento speciali, rapporti di trasformazione e dimensioni di installazione per soddisfare le esigenze personalizzate dei clienti;
Il trasformatore di corrente da 10 kV è realizzato in resina epossidica di alta qualità e fogli di acciaio al silicio importati, che sono anti-invecchiamento e resistenti al corona, con una durata di oltre 30 anni e può beneficiare di un'installazione una tantum per tutta la vita;
L'avvolgimento secondario è progettato con protezione a circuito aperto per evitare che l'alta tensione metta in pericolo le apparecchiature e la sicurezza del personale, in conformità con le norme di sicurezza del sistema di alimentazione.
La misurazione dell'energia di sottostazioni da 10 kV, sale di distribuzione e sottostazioni di tipo box fornisce dati accurati per il pagamento della bolletta elettrica;
La protezione da sovracorrente, la protezione ad interruzione rapida e la protezione differenziale del quadro da 10 kV e dell'unità principale ad anello garantiscono un intervento rapido in caso di guasti alla rete elettrica;
Monitoraggio in tempo reale dello stato di funzionamento della rete elettrica attraverso il sistema di automazione della rete di distribuzione e il monitoraggio della corrente della rete intelligente;
Il sistema di distribuzione dell'energia da 10 kV nelle fabbriche, nelle miniere e nei data center garantisce la sicurezza dell'elettricità di produzione industriale;
Il sistema connesso alla rete da 10 kV di centrali fotovoltaiche e progetti di energia eolica è adatto alle particolari condizioni di lavoro della nuova generazione di energia.
Zhejiang Dahu Electric Co., Ltd. è un'impresa professionale di ricerca e sviluppo, produzione e vendita di trasformatori in Cina. Si trova nella zona industriale di Xiangyang, città di Yueqing, provincia di Zhejiang, conosciuta come la capitale degli elettrodomestici in Cina, con comodi trasporti e strutture di supporto industriale complete. L'azienda si concentra sulla produzione di trasformatori di corrente e trasformatori di tensione con livelli di tensione come 10kV e 35kV. Dispone di linee di produzione avanzate di colata di resina epossidica e di un laboratorio di prova completo in Cina. Ha stabilito il sistema di gestione della qualità ISO9001 e il sistema di gestione ambientale ISO14001. I suoi prodotti hanno superato i test e la certificazione di autorevoli istituzioni nazionali e vengono esportati in molti paesi e regioni come il Sud-Est asiatico, il Medio Oriente e l'Africa.
L'azienda aderisce sempre alla filosofia aziendale di "leader tecnologico, orientata alle persone", considera la qualità del prodotto come la vita dell'impresa, investe continuamente in ricerca e sviluppo, ottimizza continuamente le prestazioni del prodotto e fornisce ai clienti soluzioni di apparecchiature elettriche convenienti.
