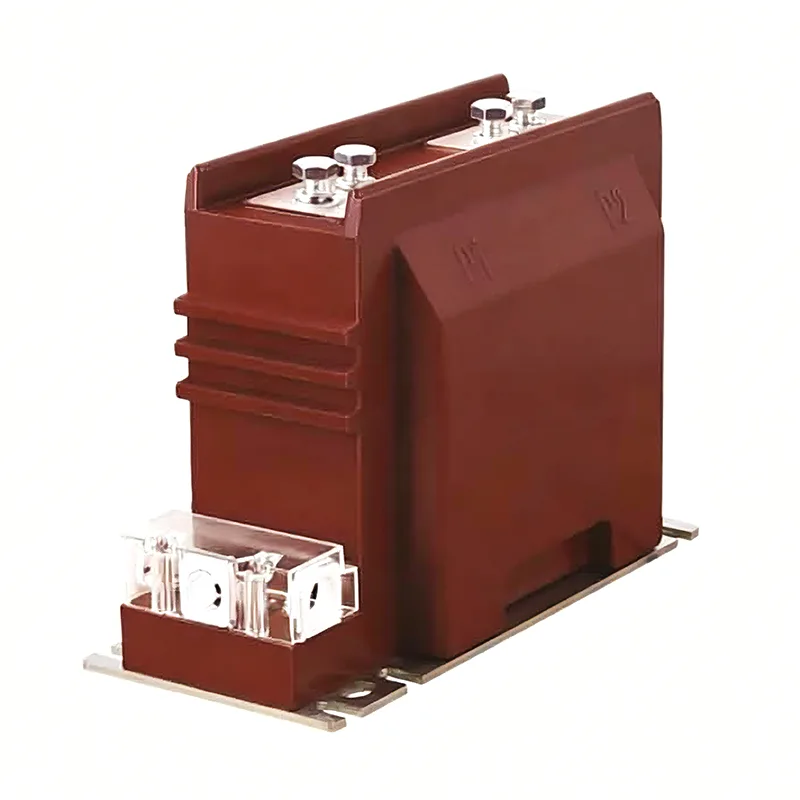

Trasformatore di corrente da 11 Kv

Il trasformatore di corrente da 11 Kv di alta qualità di Youbian svolge un ruolo nella conversione di corrente e nell'isolamento elettrico. La corrente nelle linee di produzione, trasformazione, trasmissione, distribuzione e consumo di energia varia notevolmente, da pochi ampere a decine di migliaia di ampere. Per comodità di misurazione, protezione e controllo, è necessario convertire la corrente in una corrente relativamente uniforme. Inoltre la tensione sulla linea è generalmente elevata e la misurazione diretta è molto pericolosa. Dahu Electric ti invita cordialmente nella nostra fabbrica per acquistare i trasformatori di corrente da 11 kV più recenti, più venduti, convenienti e di alta qualità. Non vediamo l'ora di lavorare con te.

Modello Trasformatore di Corrente da 11 Kv

Prima lettera: L - trasformatore di corrente

Seconda lettera: A - stile muro passante; Tipo con montante Z; Tipo con sbarre M; D - Tipo a giro singolo; V - struttura invertita; J - Sequenza zero

Per scopi di rilevamento della messa a terra; W - Anti inquinamento; R - Tipo ad avvolgimento nudo

Terza lettera: Z - tipo di colata di resina epossidica; C - Isolamento ceramico; Q - Mezzo isolato in gas; W - Speciale per la protezione del microcomputer

Quarta lettera: B - con livello di protezione; C - Protezione differenziale; Livello DD; Q - Tipo potenziato; J - ZG potenziato

Quinta cifra: numero di serie del prodotto a livello di tensione

Base di selezione

tensione nominale

La tensione nominale del trasformatore di corrente deve essere maggiore della tensione nominale della linea del punto di installazione.

rapporto di trasformazione

Tutti dovrebbero calcolare l'IC corrente in base a un carico e scegliere il rapporto del trasformatore di corrente. Esistono varie specifiche per il rapporto di corrente nominale del lato primario dei trasformatori di corrente (come 20, 30, 40, 50, 75, 100, 150, 2 × a/C) e la corrente nominale del lato secondario è solitamente 1 A o 5 A. Tra questi, 2 × a/C indica che esistono due rapporti di corrente per lo stesso prodotto, che possono essere ottenuti modificando il metodo di cablaggio dei pezzi di collegamento del prodotto. Quando collegati in serie, il rapporto di corrente è a/c, mentre quando collegati in parallelo, il rapporto di corrente è 2 × a/C. In generale, la scelta del rapporto di conversione della corrente per la misurazione dei trasformatori di corrente dovrebbe garantire che la loro corrente nominale I1n non sia inferiore alla corrente di carico nella linea (ovvero, l'IC calcolata). Se la corrente di calcolo del carico nella linea è 350 A, il rapporto di conversione del trasformatore di corrente deve essere selezionato come 400/5. Per garantire i requisiti di precisione del trasformatore di corrente da 11 Kv utilizzato per la protezione, è possibile selezionare un rapporto di trasformazione maggiore.

Il principio di selezione del livello di precisione: il livello di precisione del trasformatore di corrente utilizzato per la fatturazione e la misurazione non deve essere inferiore al livello 0,5; L'amperometro utilizzato per monitorare l'entità della corrente di carico in ciascun circuito in entrata e in uscita dovrebbe utilizzare trasformatori di corrente di livello 1,0-3,0. Per garantire che l'errore di precisione non superi il valore specificato, il carico secondario (volt-ampere) del trasformatore di corrente viene generalmente verificato e il carico secondario S2 del trasformatore non è maggiore del carico nominale S2n, in modo da poter garantire la precisione selezionata. Formula di verifica della precisione: S2 ≤ S2n.
